電子機器のコネクタ

iFixitの現在のコネクタ概要「ケーブルコネクタの識別と接続の外し方」に続き、コネクタの包括的な分類構造を整理することが、論理的な次のステップだと考えられました。

全体的な概要から始まり、各カテゴリーを順に見てそれぞれの違いや取り扱い方法を理解することで、修理におけるコネクタの操作に不安がある方へ有益な洞察を提供することを目的としています。

この基本概要は、本リストにおけるコネクタの分類方法を示しています。

FPC（フレキシブルプリント基板）やFFC（フレキシブルフラットケーブル）は、電子機器内の部品を接続するために非常によく使われるケーブルの一種です。リボンケーブルと呼ばれることも多いこれらのフラットケーブルは、柔軟性があり非常に薄型であるため、小型モバイルデバイスから専門的なハードウェアまで幅広く適しています。

FPCまたはFFCをプリント基板（PCB）に接続するコネクタは用途によって多岐にわたり、タイプごとに異なる利点、欠点、および取り扱い方法があります。

ZIF（ゼロ挿入力）コネクタは、本リストの中で最も一般的かつ多様なコネクタかもしれません。挿入が容易で、多くの場合、FPC/FFCを固定するためのロック機構を備えています。ZIFコネクタを操作する前に、その保持方法を確認することが重要です。タイプを勘違いすると、これらの小型で壊れやすいコネクタを損傷させる恐れがあるためです。

このタイプのZIFコネクタには、FPC/FFCの方向に向けられた小さなレバーがあります。レバーが立った位置にある間にZIFコネクタへ挿入でき、レバーを基板と平行になるまで「フラット」に倒すとロックされます。スパッジャーや爪を使ってこのレバーを開いてロックを解除すると、ハウジングからFPCを水平に簡単に引き抜くことができます。
参照: ケーブルコネクタの識別と接続の外し方

バックフリップコネクタはフロントフリップと非常によく似た動作をしますが、ロックレバーが逆向きで、FPCの挿入方向とは反対側を向いています。どちらも非常に一般的であり、どちらのタイプを扱っているのかを見極めるために、観察や慎重な試行錯誤が必要になる場合があります。

参照: Kobo Clara Colour (N367B) マザーボードの交換

あまり一般的ではありませんが、依然として無視できない保持方法として、コネクタ内部のギザギザした爪（バーブ）を使うものがあります。これはラッチなしで挿入できますが、取り外すには解除ボタンやバーを押す必要があります。

見落としている保持方法がないか確認するまでは、FPCをコネクタから無理に引き抜かないことが重要です。

参照: PlayStation 5 LED ボードの交換

これのさらに珍しいバージョンとして、ピンチ（つまむ）式のロック機構があります。これは、コネクタを左右からつまむことで内部の爪（バーブ）が解放され、FPCのロックが解除される仕組みです。

参照: Xbox Series X マザーボードとヒートシンクアセンブリの交換

一部のZIFコネクタは、FPC挿入後にコネクタの上からパタンと倒れるロックラッチを使用し、堅牢で確実なマウントを実現します。これは跳ね上げるのが難しい場合がありますが、外側を包み込んでいるバーの下にピックやスパッジャーを差し込むのが最も効果的な方法のようです。

例ではFPCではなくワイヤー束を使用していますが、手順は同じです。

参照: IPEX Cabline CA

ロッキングバーと似ていますが、上部全体がカバーで覆われており、剛性が高く埃の侵入を防ぐ構造になっています。ロッキングケージの機能はこれと非常によく似ています。

例ではFPCではなくワイヤー束を使用していますが、手順は同じです。

参照: IPEX Cablin CA II

スライドロックは、スライド式の（多くの場合プラスチック製の）ラッチを使用してFPCを固定します。多くの場合、ラッチをどちらの方向にスライドさせるかを示す矢印が付いており、スライドさせるとFPCが簡単に引き抜けるようになります。これらには、FPCの取り外しを補助するためのプラスチック製のプルタブが付いていることがよくあります。

参照: Steam Deck オーディオボードの交換

一部のZIFコネクタには、しっかりとした摩擦による固定以外に目立ったロック方法がなく、最小限の力を加えるだけで抜き差しできます。これらには、コネクタを直接引き抜くためのプラスチックタブがFPCの端近くに付いていることがよくあります。ただし、この特徴を持つZIFコネクタはこれだけではないため、ノンロックだと決めつける前に、使用されているコネクタの種類を必ず識別することが重要です。

参照: PlayStation 5 LED ボードの交換

その他にも様々なZIFコネクタの保持スタイルがあり、多くは独自規格や珍しいものです。可能であればそのデバイスに合致した手順を見つけ、そうでない場合は慎重に作業を進めてください。

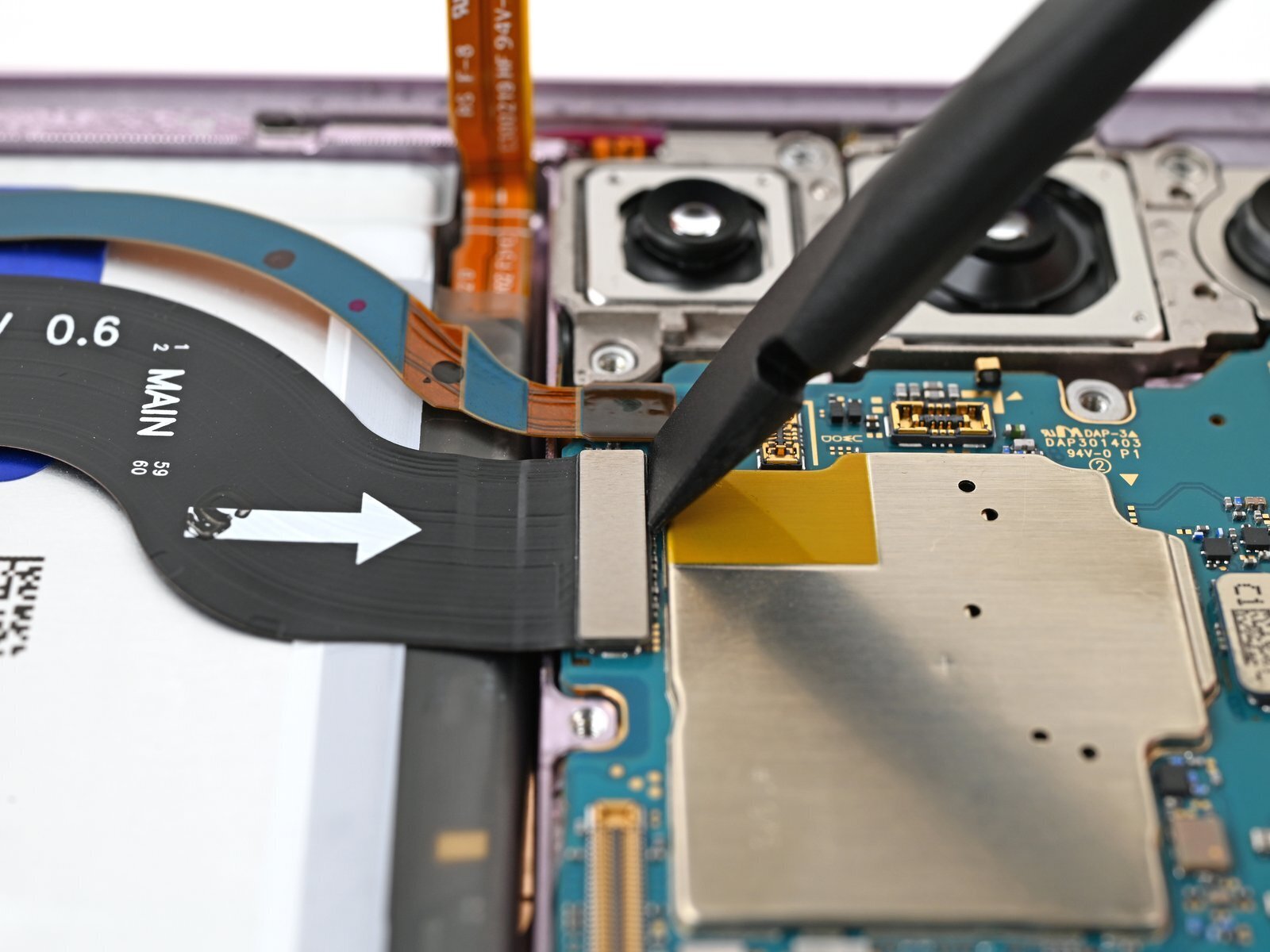

プレスフィットコネクタはモバイルデバイスで最も人気のあるコネクタの一つであり、それには十分な理由があります。薄型で高密度、かつ操作が容易なのです。プレスコネクタを外すには、スパッジャーや爪で平らな上面の下に潜り込み、優しく上にこじ開けるだけです。再接続するには、ピンの位置を合わせてカチッと手応えがあるまで軽く押し込みます。

サイズは多数あり、小型のものは指紋センサー、バッテリー、スピーカーなどの周辺機器接続に使用されます。大きめのものは、ディスプレイ接続、カメラ、基板間（マザーボード・ドーターボード間）の相互接続によく使用されます。

参照: Samsung Galaxy S23+ マザーボードの交換

メザニン型コネクタは、デバイスのサブアセンブリ内で電源やデータなどの主要機能を結ぶ基本的なコネクタです。多くの形態があり、小型の家庭用電子機器では前述のZIFコネクタを活用するものも多くあります。特殊な用途では、特定のユースケースに適した他のユニークなメザニンコネクタも存在します。

高速データ通信用メザニンコネクタは、多くの場合、配列状に多数のピンを使用しており、位置決め用の柱やロック機構を使用することもあります。信号強度と整合性を重視しており、使用されている（多くの場合壊れやすい）ピンの周囲には注意が必要です。

参照: Mac Pro Late 2013 グラフィックカードの交換 / Molex HD Mezz Connector

特殊な高電力メザニンインターフェースは、多くの場合、大電流を維持するために太いゲージのワイヤーや大きなコンタクトパッドを使用します。多くの場合、位置決めピンや、タブ、ラッチ、あるいはネジなどの強力なロック機能を備えています。

参照: Mac Pro 2009-2012の分解 / Molex EXTreme Guardian Connector

エッジコネクタは、接続先のプリント基板（PCB）の物理的な一部として統合されているのが特徴です。これらは導電性パッドとバネ式の圧縮インターフェースを組み合わせることで、信頼性の高い接触を確保します。これは前述の高電力メザニンコネクタの多くも使用している方法で、大電流のために最大の接触面が必要となるためです。

すべてのユースケースがこれほど特殊なわけではなく、以下のスプリングコネクタは電子機器の最も一般的なインターフェースのいくつかで使用されています。

スプリングフィンガーは基本的に、ドッキング側のPCBにある導電性パッドと受ける側のPCBにある配線との接触を担うバネであり、ケーブルを使わずに電気的な接続を可能にします。

電子機器の例としては、M.2規格を用いた拡張メモリ、ストレージ、ネットワークのほか、DIMM、CAMM2規格、およびPCIe拡張インターフェースなどが挙げられます。さらに、多くのIOポート（USBやHDMIなど）もこの技術を使用しています。多くの地域における電源プラグも、摩擦による嵌合と良好な電気的接触を確保するために、スプリングフィンガーを大型化した構造に依存しています。

参照: Lenovo ThinkPad T14 Gen 7のLPCAMM2メモリ交換のメモリ / Lenovo ThinkPad T14 Gen 7のUSB-Cポートの交換のUSBポート

ポゴピンは一般的にスプリングフィンガーよりも大きく、家庭用電子機器の外側での使用に適しています。かつての携帯電話で取り外し可能なバッテリーのインターフェースとして使われていたことで有名ですが、現代のウェアラブルデバイスにおいても不可欠な存在です。ワイヤレスイヤホンのポゴピン式充電インターフェースを例に挙げます。

この種のコネクタは、低消費電力アプリケーションにおける拡張や、手間のかからない接触充電に最適です。ユーザーは電子コネクタを操作していることを完全には意識していないのが一般的であり、これらのコネクタが適用されているデバイスの修理は（圧縮コネクタ自体が故障していない限り）シンプルです。

参照: Nothing Ear (1) の分解のポゴピン充電インターフェース

ゼブラコネクタも圧縮コネクタの一種であり、2組の導電性パッドの間に配置されます。ゼブラコネクタはストライプ状になっており、配線が交互に配置されているため、従来の圧縮コネクタよりも高い帯域幅を実現できるのが特徴です。これにより、電源だけでなく基本的なデータの送受信が可能になり、PCBに実装されたLCDディスプレイやその他のより専門的なアプリケーションへ信号を送信することができます。

参照: LCD Zebra Connector

本リストの中で最も一般的でありながら最も扱いが難しいコネクタの一つに、スナップオン同軸コネクタがあります。これらは非常に小さく、小型の家庭用電子機器内の狭い場所では特に位置合わせが難しい場合があります。

マイクロ同軸コネクタを取り外すには、プレスコネクタと同様に、精密ピンセットやスパッジャーを使ってヘッドを下方から優しく持ち上げます。

再接続はより難しく、精密な位置合わせが不可欠です。一般的なアプローチの一つは、丸いプラグヘッドを精密ピンセットで保持し、ソケットピンの上に位置合わせができたら、スパッジャーや爪で押し込む方法です。

参照: Samsung Galaxy S20 FE 5GのUSB-Cポートおよび充電ボードの交換

すべての高周波コネクタが丸いスナップオン式のインターフェースを使用しているわけではなく、ZIFやプレスフィットコネクタと並んで従来型のFPC/FFCを使用するものもあります。

デバイス内ではFPCがますます一般的になっていますが、従来型のワイヤー（またはワイヤー束）も依然として頻繁に使用されており、それら独自のコネクタタイプがあります。

ヘッダーは通常、長方形のレイアウトで配置されたピンの列で構成され、プラグはピンに適合する穴の列で構成されており、摩擦のみで保持されます。通常、これらのコネクタには保持方法がなく、軽く引くだけで簡単に接続を外すことができます。ヘッダーは垂直方向に配置されることがほとんどですが、場合によっては、特にエッジや狭いスペースにおいて、基板上で水平に寝ていることもあります。

シンプルなヘッダーは、デスクトップコンピュータ内部のUSB拡張にも使用され、ArduinoやRaspberry Piなどのマイクロプロセッサでも人気があります。

従来のヘッダーではピンとプラグの間の摩擦が主な保持方法ですが、ボックスヘッダーはピンの周りにボックス状の枠を追加して、より堅牢な結合を確実にします。これらのコネクタは多くの場合、位置合わせを確実にし、誤脱を防止するために小さな保持タブやレールも使用します。これらのコネクタには通常ロック機構がないため、少し力を加えるだけで引き抜いても安全です。

これらの通常は白色のコネクタは非常に人気があり、ほとんどの電子機器で見られます。単純なヘッダータイプとボックスヘッダータイプがあり、ピンの数やサイズも様々です。一部のバージョンでは、誤脱を防ぐためにロック機能が使用されることもあります。

これらは必ずしも前述の2つのカテゴリーとは別物ではなく、重複していますが、その人気から特別な言及に値します。

ヘッダーに近いコネクタの中には、ロック機構を使用するものがあります。例としてSATAがありますが、これはボックスヘッダーを使用しつつ、単純なピンの配列ではなく「ブレード」上のエッジスタイルの端子を使用しています。SATAは標準的な内部データ転送ケーブルであり、金属製のロックタブを使用して所定の位置に固定されます。コネクタをヘッダーから引き抜く前に、このロックタブをつまむ必要があります。輸送中や長期間の使用中の脱落を防ぐために、内部のワイヤー・基板間コネクタがロック機構を持つことは一般的であり、様々な形式が存在します。

電源ケーブルは多くの場合、FPCよりも壊れにくい形式で安全に電力を伝送するために、ケーブルの束を必要とします。そのため、コネクタもより頑丈である必要があり、多くの場合、補強されたボックスヘッダーと強力なロック機構を組み合わせたものになります。最も普及しているモデルはMolexのMini-Fitシリーズで、様々な独自デバイスや、ATX規格に準拠したデスクトップPCで使用されています。

これらはコネクタの外側にある単純なロッキングタブと、摩擦を利用して位置を保持する深めのピンを組み合わせて使用します。プラグとレセプタクルの間の摩擦が強いため、取り外すにはかなりの力が必要な場合があります。損傷を防ぐため、これらのコネクタを取り外す前に、必ずロックが解除されていることを確認してください。

ヘッダーがPCB上に平らに寝ている場合、より低いプロファイルに収めるために、ピンを1列だけ使用することがあります。下の画像は、水平に結合するフラットフォーマットのヘッダーを示しています。これは最終的には依然としてヘッダーですが、その向きのために操作が少し難しいタイプです。スパッジャーを使用してコネクタをハウジングから優しくスライドさせて外し、左右交互に揺らして少しずつ外していく必要があります。これらのコネクタは少し厄介なことがありますが、比較的堅牢で予測可能な挙動をします。

ケーブルコネクタの識別と接続の外し方

これらの小さく壊れやすいコネクタは従来のヘッダーに似ていますが、プラグを垂直、かつわずかな角度をつけて取り外さなければならない点が異なります。これらは単純なピンインターフェースのヘッダーよりもエッジコネクタに近い端子を使用しており、小型デバイスのファンコネクタとして最も一般的に見られ、より大きなJSTスタイルのヘッダーの代わりに使用されています。

これらは極めて繊細であり、損傷を防ぐために最大限の注意を払う必要があります。

[Molex Pico-EZmate (https://www.ifixit.com/Guide/Mac+mini+(2...]

記載されていない基板間コネクタをご存知の場合は、ぜひコメントや編集提案をお願いします。
